SJ-104/55

變頻串聯諧振耐壓試驗裝置技術條件書



1、設備制造遵循的國家標準和行業標準
GB2900             <<電工名詞術語>>
DL/T846-2004       <<高電壓測試設備通用技術條件>>
DL/T849.6-2004     <<電力設備專用測試儀器通用技術條件>>
GB50150-2006       <<電氣裝置安裝工程電氣設備交接試驗標準>>
GB/T.311-1997      <<高壓輸變電設備的絕緣與配合>>
GB6587.2-6         <<電子測量儀器溫度、濕度、振動、沖擊、運輸試驗>>
GB191              <<包裝儲運圖示標志>>
GB10229-88         <<電抗器>>
GB/T16927.1-2-1997 <<高電壓試驗技術>>
ZBK41006-89        <<試驗變壓器>>
GB7328-87          <<變壓器和電抗器的聲級測量>>
IEC358(1990)       <<耦合電容器和電容分壓器>>
IEC1000            <<電磁兼容性>>
GB4793-1984        <<電子測量儀器安全要求>>
GB/T2423.8-1995    <<電工電子產品基本環境試驗規程>>
GB/T3859.1-1993    <<半導體變流器基本要求的規定>>
GB/T-3859.2-1993   <<半導體變流器應用導則>>


2、總體技術功能
2.1 SJ-104/55 變頻串聯諧振試驗裝置以調整改變頻率激發串聯諧振

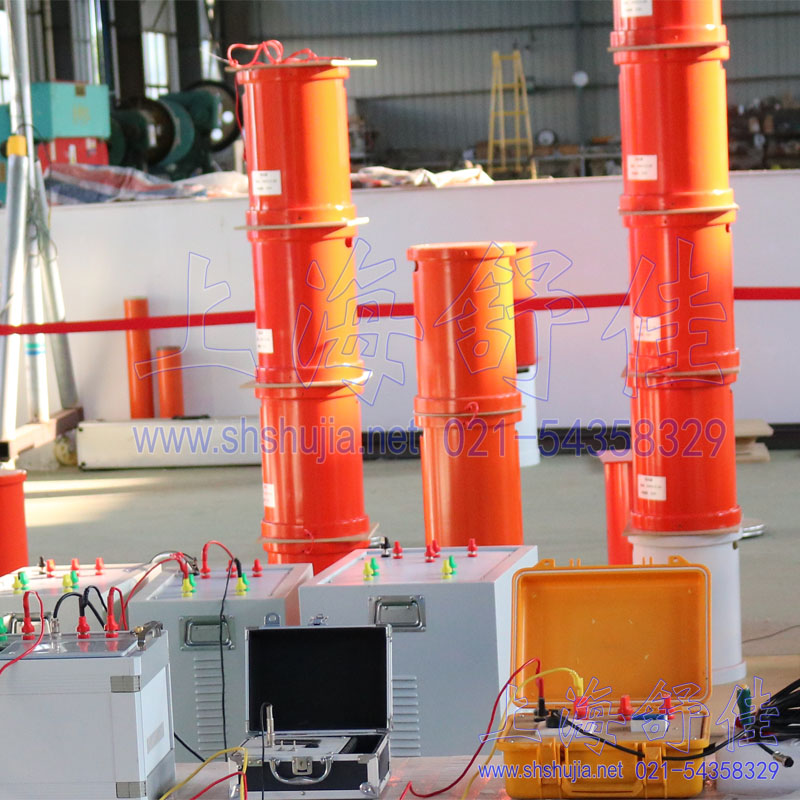

2.2 SJ-104/55變頻串聯諧振耐壓成套裝置包括以下基本部件:變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件:輸入輸出專用線、高壓橡膠軟聯線、同軸屏蔽測量線、接地軟線等。
2.3 SJ-104/55串聯諧振耐壓成套裝置系統功能滿足以下試驗要求:
2.3.1  滿足：35kV、300mm²、1.0km電纜耐壓52kV  5分鐘；
2.3.2 以下環境條件下能夠不影響正常試驗：
             溫度范圍: -15℃~ 45℃
             海拔高度: ≤2000m
             相對濕度: ≤90%
2.3.3系統技術參數如下:
a. 額定試驗容量 160KVA
b. 輸出電壓: 0 ~ 100KV  AC有效值
c. 輸出電壓波形: 正弦波,波形畸變率≤0.5%
d. 輸出分辯率: 0.01 Hz
e. 輸出頻率范圍: 30~300Hz
f. 額定負載下連續運行時間: 30min, 且各部件溫升≤85K.
g. 品質因數: 30~300
h. 不穩定度: ≤0.01%
i. 系統測量精度: 1.0級
j. 輸入工作電源:  AC 220V
k. 系統噪聲: ≤60分貝
2.3.4系統使用功能:
a. 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換
b. 具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等
c. 具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能
d. 具備過壓、過流保護功能，并可任意整定設置
e. 具備放電保護功能,在高壓發生閃絡時,可自動切除電源,同時可以提示“放電保護”及相關信息
f. 具備掉電保護功能
g. 具備過熱保護功能
h. 具備零值保護功能,系統和變頻電源只能零啟動、零退出
i. 具備各種數據打印功能
j. 具備系統故障自診斷功能

3、具體技術性能參數
3.1  變頻控制電源   1臺
3.1.1變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能
3.1.2 額定輸出容量: 6KW
3.1.3 工作電源: AC 220V/380V
3.1.4 輸出電壓: 0 ~ 400V可調
3.1.5 輸出電壓不穩定度 ≤0.01%
3.1.6 最大輸出電流: 50A
3.1.7 輸出波形:正弦波,輸入、輸出均有專用濾波器(置于變頻電源內),波形畸變率 ≤0.5%
3.1.8 頻率調節范圍:30 ~ 300Hz
3.1.9 頻率調節靈敏度: 0.01 Hz
3.1.10 頻率不穩定度: ≤0.01%
3.1.11額定容量下連續運行時間:30min
3.1.12 噪聲水平: ≤60dB
3.1.13 變頻電源采用高性能專用微機控制電壓頻率調節
3.1.14 變頻電源配備專用引線和插頭與其他設備進行連接

3.2  勵磁變壓器   1臺
3.2.1 勵磁變壓器為干式空冷結構,絕緣耐熱等級F級,滿足干式變壓器國家規范要求
3.2.2 高﹑低壓繞組間和鐵芯設靜電屏蔽層,既作為勵磁變,又是隔離變
3.2.3 內置氧化鋅過壓保護,防止過電壓擊穿
3.2.4 額定容量 6KVA
3.2.5 使用頻率范圍: 30~300Hz
3.2.6 額定容量下連續運行時間: 30min
3.2.7 電壓比測量誤差: <1%

3.3  高壓電抗器  2臺
3.3.1 額定電壓: 26KV/臺
3.3.2 額定電流: 2A/臺
3.3.3 額定電感量:60H
3.3.4 額定電流下連續運行時間: 30min
3.3.5 噪聲 ≤60dB
3.3.6 采用干式環氧整體澆注結構,絕緣耐熱等級F級,滿足電抗器國家規范要求
3.3.7 電抗器外絕緣結構高度滿足行業有關標準規定
3.3.8 電抗器可以串聯、并聯組合方式使用

3.4  電容分壓器   1臺
3.4.1 額定電壓：55KV/100V
3.4.2 工作頻率: 30~300Hz
3.4.3 分壓比誤差:有效值時≤0.5%,峰值時≤1%
3.4.4高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位小,在30~300Hz內分壓比不變
3.4.5電壓測量通過專用測試引線引至變頻電源進行測量

3.5   補償電容器   1臺
3.5.1 額定工作電壓/額定電容量 55kV/10000pf

４、本裝置特點：
４.1.1 主機保護功能齊全,有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格
４.1.2 勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側線圈為雙線圈
可串可并，且線圈間有元件過壓保護
４.1.3 電抗器為積木式，可任意組合串聯或并聯
